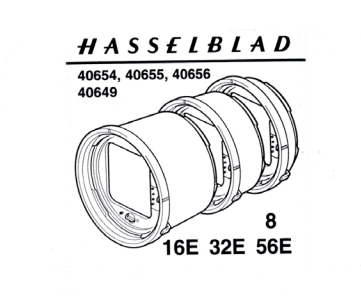

Hasselblad Extension Tube 8, 16E, 32E, 56E

Hasselblad Extension Tube 8, 16E, 32E, 56E

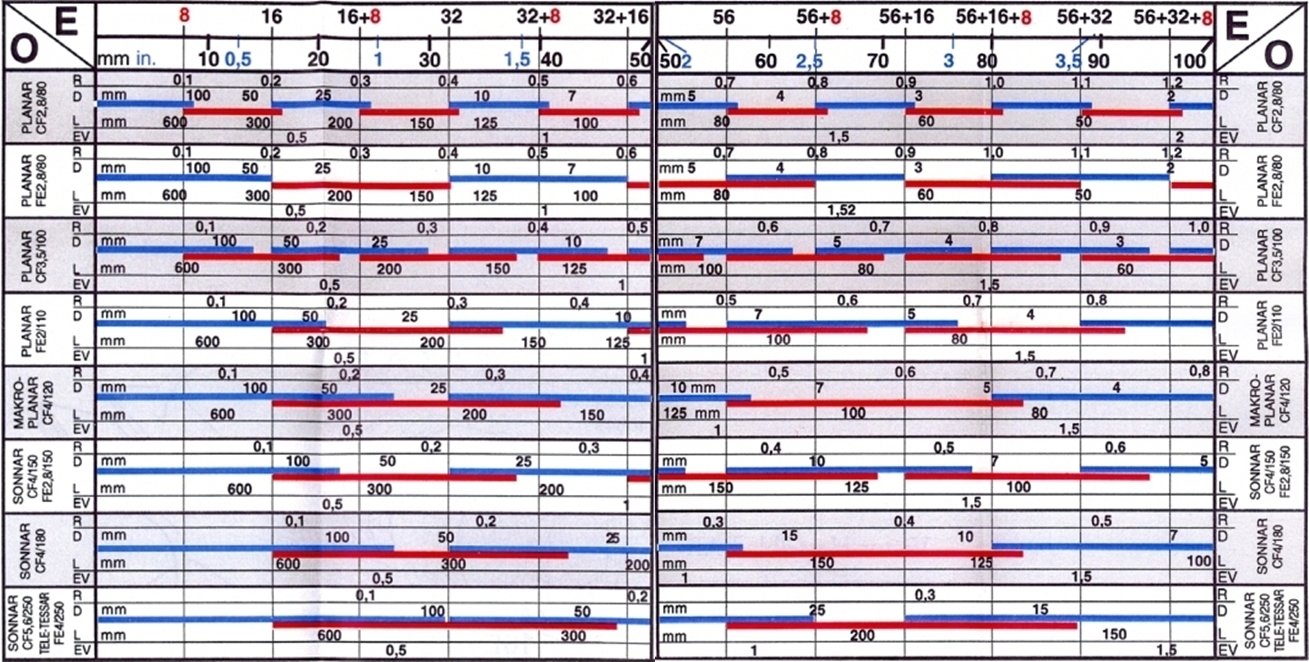

범례
- E(Extension) : 확장길이. 윗줄은 확장 튜브 또는 확장 튜브 조합을 나타냄. 아랫줄은 확장의 길이를 ㎜와 inch로 나타냄
- O : 렌즈 종류
- R : 이미지 크기 배율
- D : 조리개 F/11일 경우 피사계 심도(Depth of Field)
- L : mm로 표시된 대상 이미지 사각형의 한 변의 길이
- EV : 노출 감소(EV 스텝으로 표시) ※숫자 만큼 더 열어 보정해야 함

※ 확장 튜브 또는 확장 튜브 조합에 의한 적용 범위는 확장 튜브 또는 확장 튜브 조합을 나타내는 진한 파란색/빨간색 선의 왼쪽 끝에 있는 가는 세로선으로 정의됨 (다른 튜브 또는 튜브 조합을 구분하기 위해 다른 색으로 표시함) 파란색/빨간색 선의 왼쪽 끝 부분은 렌즈가 무한대 초점일 때를 말하며, 선의 길이는 렌즈의 초점 조절로 인하여 얻은 확장을 의미함. 도표는 실제로는 연속적이지만, 실제적인 이유로 50㎜ 확장에서 나뉘어져 있음



사용 예시

예1) Makro-Planar 4/120mm Lens + Extension Tube 32E

     1. 왼쪽 끝의 탭에서 해당하는 렌즈를 선택

     2. 사용하고 있는 확장 튜브 또는 확장 튜브의 조합을 선택

     3. ‘튜브’를 나타내는 얇은 세로 선이 파란색/빨간색의 ‘렌즈’ 선과 교차하는 지점 찾기

     4. 렌즈 영역의 정보에서 해당 데이터를 읽기. 렌즈 영역의 교차점에서 다음을 읽을 수 있음

       R(이미지 크기 배율) = 약 0.27

       D(피사계 심도) = 25㎜

       L(이미지 영역) = 약 220×220㎜

       EV(노출감소) = 0.5스텝

       참고 : Tube 32E를 나타내는 파란색 선은 오른쪽 표에서 이어짐



예2) Sonnar FE 2.8/150㎜ 렌즈 ; 이미지 영역 150×150㎜

     1. 왼쪽 끝의 탭에서 해당하는 렌즈를 선택

     2. L열을 따라 오른쪽 페이지에서 150에 해당되는 부분 찾기

     3. 렌즈 영역의 정보에서 해당 데이터를 읽기

     32E와 16E의 조합으로 렌즈 초점을 조절하여 사용(빨간색 선)하거나, 56E를 사용하여 렌즈 무한대 초점으로 사용(파란색 선)할 수 있음

       R(이미지 크기 배율) = 약 0.37

       D(피사계 심도) = 약 15㎜

       EV(노출감소) = 1스텝



장착

확장 튜브는 카메라 바디에 렌즈와 동일한 방법으로 장착함. 따라서 와인딩 크랭크가 더 이상 돌아가지 않고, 렌즈 구동축이 올바른 위치에 있는지 확인하여 카메라가 와인딩 되어 있는지 확인해야 함(카메라 매뉴얼 참고). 또한 확장 튜브의 구동축이 렌즈 구동축과 같은 방식으로 장전되어 있는지 확인해야 함. 카메라의 렌즈 마운트 표시와 튜브의 표시를 정렬시키고, 튜브를 넣어 제자리에 잠길 때 약한 딸깍 소리와 함께 멈출 때까지 시계 방향으로 돌림.

참고 : 항상 카메라 바디에 튜브를 먼저 장착하고, 그 다음에 다른 튜브를 장착해야 함. 렌즈는 마지막에 튜브와 결합해야 함. 절대 튜브를 독립적으로 렌즈에 장착해서는 안 됨. 이 경우 렌즈 메카니즘에 작동 불량이 발생함

만약 확장 튜브를 추가할 경우, 확장 길이가 극단적이 되면 비네팅이 발생할 수 있음



확장튜브 8

확장튜브 8은 Hasselblad 200 과 2000 시리즈 카메라 바디에 장착할 수 없음. 하지만, 만약 카메라 바디에 다른 확장 튜브가 이미 연결되어 있다면 추가로 장착하여 사용할 수 있음.

또한 FE 렌즈의 데이터 버스에 대한 접점이 없음. Hasselblad 측광 시스템에서 사용하면 렌즈에서 카메라 본체로의 데이터 전송을 방해하여 해당 카메라 본체에서 측광 시스템의 기능을 제한함.



분리

먼저 확장 튜브의 렌즈 분리 레버를 눌러 렌즈를 분리. 그리고 나서 각각의 확장 튜브를 분리하고, 마지막으로 카메라 바디의 렌즈 분리 버튼을 눌러 마지막 확장 튜브를 분리함.

절대 렌즈와 확장 튜브를 함께 분리해서는 안 됨

참고 : 확장 튜브 8이 결합되어 있지만 렌즈가 부착되지 않은 500 시리즈 카메라의 셔터를 개방하고 와인딩하고 나면 렌즈나 다른 확장 튜브가 부착되지 않는 현상이 발생할 수 있음. 확장 튜브 8을 분리하고 다시 장착한 다음, 평소와 같이 다른 장비를 부착함

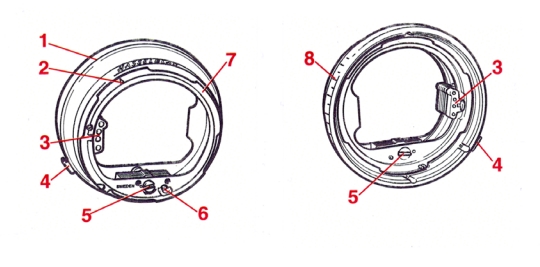

Parts & Components
