Nikon 8000ED/ 9000ED용 범용 필름홀더 사용 매뉴얼
Stephan Scharf, 2024.12
https://youtu.be/WgZZs-2qLTU?si=cjDAGYNy_urR2JdB
취급 주의사항
홀더는 3D 프린터로 출력한 PLA(Polylactic Acid, 옥수수 전분에서 추출한 원료로 만든 생분해성 친환경 수지) 재질이며, 네오디움 자석이 내장되어 있다. PLA는 내마모성이 탁월하여 스캔 홀더로 충분히 사용할 수 있지만, ABS 소재와는 달리 열에 민감하고 변형되기 쉽기 때문에 40º 이상의 열에 노출되는 것에 주의하여야 한다. 물론 더 내열성이 뛰어난 3D 프린트 원자재도 있지만, 다른 재료를 사용했을 때에는 정밀도 면에서 만족할만한 결과를 얻을 수 없었다.
따라서, 보관상의 주의사항은 다음과 같다.
• 직사광선에 노출하거나, 히터 근처에서 보관하거나 작업해서는 안된다.
• CCFL 튜브로 구동되는 오래된 조명 테이블은 매우 뜨거워질 수 있으므로, 사용해서는 안된다.
• 발열이 적은 LED 조명하에서 작업하는 것을 권장한다.
• 여름철 차 안에 필름 홀더를 보관해서는 안된다.

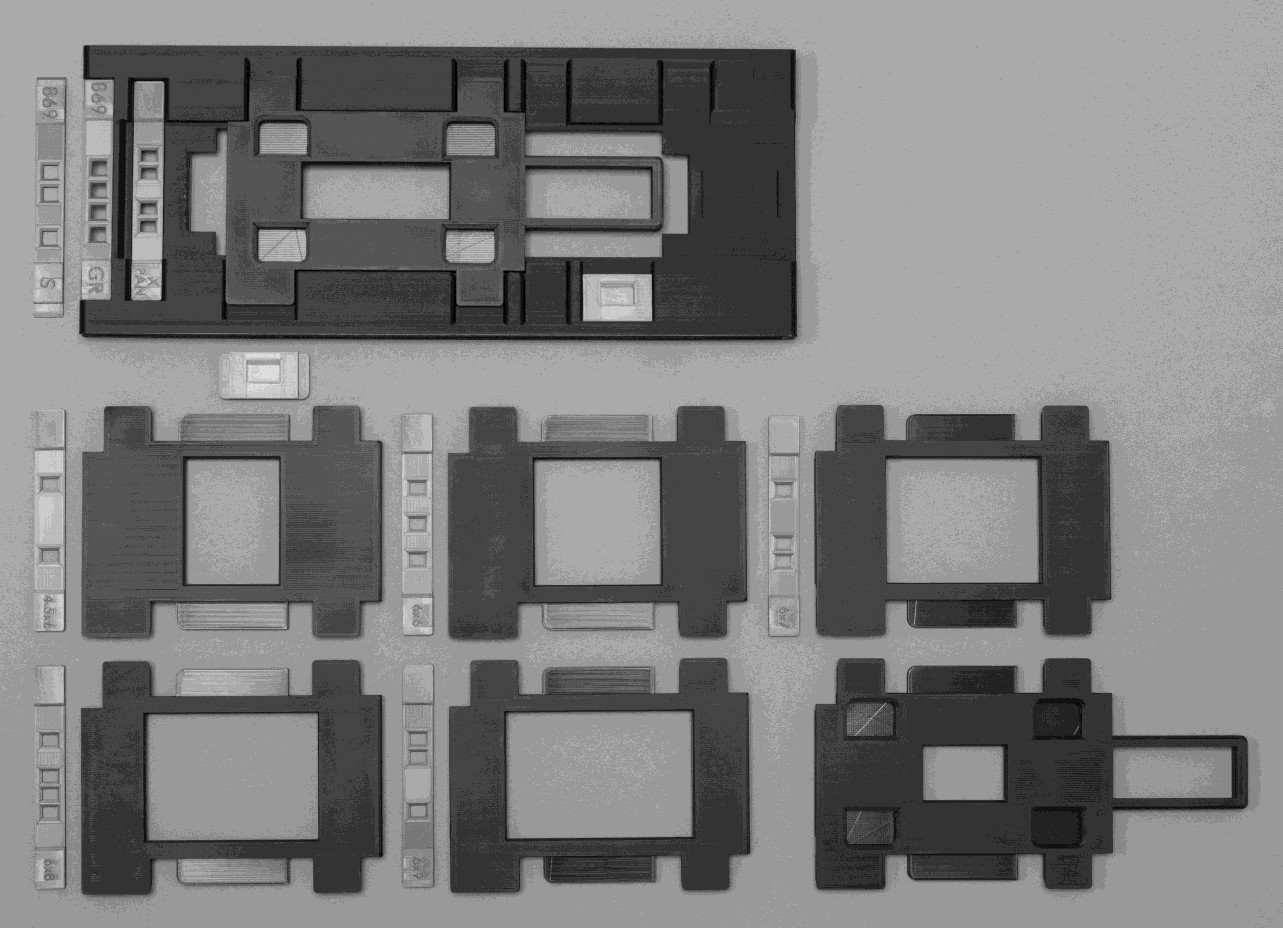

구성품
• 메인 프레임 : 마스크 제외/ 코딩 시트 포함 약 170g
• 옵션 유리 스트립(1개는 투명, 1개는 안티 뉴튼링 글래스)을 고정하기 위한 2개의 자석 클립
• 오리지널 니콘 필름 홀더 FH-869S/ FH-869GR /FH-835M로 전환하기 위한 코딩 스트립
• 포맷 코딩 스트립( FH869GR 모드로 사용할 때에만 필요)
• 상단 및 하단 부분으로 구성된 유리 없는 포맷 마스크 : 최대 58.5 x 88.0mm의 사용자 지정 프레임 윈도우(각 마스크는 약 60g)
• 특수 상단 마스크, 안티 뉴턴링 유리 포함 : 필름 스트립 아래에는 유리를 넣지 않고, 필름 스트립 위에 안티뉴튼링 글래스를 올려놓는다.
※ FH-869S 모드로 사용할 때 주의사항(FH-869GR 모드로 사용할 때는 문제없음)
: 필름 스트립 길이에 주의해야 한다. 필름 스트립이 홀더의 오른쪽 측면을 넘어서는 안된다. 만약 FH-869S 모드에서 필름 스트립이 홀더의 오른쪽 측면을 넘어선 상태에서 마지막 프레임을 스캔하면, 스캐너의 더스트 플랩(스캐너 입구의 덮개)가 망가질 수 있다.
유지관리
마스크의 스캔 윈도우는 빛 반사를 방지하기 위해 경사지게 설계되어 있으며, 검정색 무광 페인트가 칠해져 있다. 클리닝을 하다보면 이 부분의 페인트칠이 벗겨져서 새로 칠해야할 필요가 있을 수도 있다. 나는 KREUL 검정 무광 아크릴 타입 75520을 사용했지만, 꼭 같은 것이 아니라도 괜찮다. 하지만 가능한 무광 도료를 사용하는 것이 좋다.
유리 스트립 클램핑 클립은 접지력을 향상시키기 위해 사포 스트립이 장착되어 있다. 나는 표준 미세사포 P320을 양면 테이프로 붙였다. 교체가 필요하다면 사포의 강도가 300보다 거칠어서는 안된다.
청소
3D 프린팅 부품 모두를 청소하는 가장 좋은 방법은 젖은 천을 사용하는 것이다. 100% 알콜은 사용해서는 안되며, 유리 세척제는 사용해도 된다. 아세톤은 플라스틱 부품의 표면을 파괴하기 때문에 절대 사용해서는 안된다.
보관
메인프레임을 세로로 세워서 보관하여 먼지가 쌓이지 않도록 하는 것이 좋다. 위에 언급했듯이 직사광선이나, 과도한 열을 피하여 보관해야 한다.
홀더 코딩 스트립
홀더 코딩 스트립을 통해 범용 필름 홀더를 니콘 오리지널 필름 홀더로 식별한다. 내가 제작한 필름 홀더는 니콘의 FH-835M, 869S, 869GR 모드로 사용할 수 있다.
FH-869GR : 유리가 없는 마스크 사용 모드 (특수 부속품을 이용할 경우 상단에 안티뉴튼링 글래스 사용 가능)
FH-869S : 유리 스트립을 사용한 스캐닝 모드
FH-835M : 35mm 슬라이드 스캐닝 모드(24X36, 38X38mm)
포맷 코딩 스트립
포맷 코딩 스트립은 FH-869GR 모드로 사용할 때에만 필요하다. 645, 66, 67, 68, 69, Widelux56, Xpan65 중에 선택하여 구입할 수 있다. 24X36mm 포맷은 없기 때문에, 645 코딩 스트립을 끼운 다음 각 프레임을 6X45로 스캔하여야 한다.
실버패스트
실버패스트(Silverfast) 프로그램의 사용자는 반드시 홀더를 스캐너에 넣은 다음에 실버패스트 프로그램을 시작해야 한다. 실버패스트는 홀더나 포맷의 형식의 변경사항을 온라인으로 감지하지 못하며, 시작 절차 중에만 확인한다. 홀더의 버전은 실버패스트의 제목 표시줄에 나타난다.
S모드(니콘 필름 홀더 FH-869S에 해당)로 스캔할 때에는 포맷 코딩 스트립이 필요 없다. 따라서 포맷 코딩 스트립이 홀더에 결합해둘 필요가 없다. 배치스캔(Batch Scan, 일괄 스캔) 모드로 적절한 마스크 또는 유리 스트립 한 쌍이 있는 필름 스트립의 모든 프레임을 스캔할 수 있지만, 스캔 소프트웨어에서 각 프레임에 대한 포맷과 오프셋 위치를 지정해야 한다. S모드는 유리 스트립 한 쌍으로 스캔하는 데 유용하다. 다시 한 번 강조하지만, 홀더 바깥으로 필름이 빠져나와서는 안된다.
GR모드(니콘 필름홀더 FH-869GR에 해당)로 스캔할 때에는 스캔할 포맷 코딩 스트립이 필요하다. 이때 포맷 코딩 스트립 옆의 홀더 코딩 스트립의 표시가 '869'가 아니라 'GR'임에 주의하자. GR모드를 사용하려면 포맷 코딩 스트립을 추가해야 한다. 이 경우 위치와 스캔 포맷은 스캐너 펌웨어에 미리 지정되어 있으므로, 프레임의 포맷과 위치를 소프트웨어에서 재지정할 필요가 없다. GR 모드에서 포맷 코딩 스트립을 결합하지 않는다면, 스캔 소프트웨어에서 오류 메세지가 표시되고 홀더가 거부될 것이다. GR모드는 스캔하기 가장 쉬운 방법이다.
포맷별 스캔 방법
1. 포켓 110 필름(1줄에 5 프레임)
1) 방법 1 : 홀더 코딩 스트립 FH-869S를 결합하고, 모든 프레임을 개별적으로 스캔
• 니콘 스캔 : 4.5X6 포맷을 선택하고, 프레임 1,2,3,4,5를 스캔
- 프레임 1 : POS 1/ 경계 오프셋 0을 선택
- 프레임 2 : POS 2/ 경계 오프셋 -50을 선택
- 프레임 3 : POS 2/ 경계 오프셋 +35를 선택
- 프레임 4 : POS 3/ 경계 오프셋 -25를 선택
- 프레임 5 : POS3 / 경계 오프셋 +55를 선택
• 뷰스캔 : 프레임 1-5 스캔
- 프레임 1,2,3,4,5 선택
- 프레임 간격 25.1
- 프레임 오프셋 ±10.7
2) 방법 2 : 홀더 코딩 스트립 FH-869GR과 포맷 코딩 스트립 6X7을 결합하고, 3개의 프레임을 하나의 파일로 스캔
2. 120 필름 : 홀더 코딩 스트립 FH-869GR과 포맷 코딩 스트립을 결합하고 스캔
3. 인스타매틱 126 필름 : 홀더 코딩 스트립 FH-869GR과 포맷 코딩 스트립 4.5X6을 결합하고 스캔
4. 127 필름 : 홀더 코딩 스트립 FH-869GR과 포맷 코딩 스트립 4.5X6 또는 6X7을 결합하고 스캔
5. 135 (35mm)필름 : 홀더 코딩 스트립 FH-869GR을 결합한다.
1) 24X36mm : 포맷 코딩 스트립 4.5X6을 결합하고 스캔
2) widelux, horizon : 포맷 코딩 스트립 wide56을 결합하고 스캔
3) 24X65mm : 포맷 코딩 스트립 Xpan을 결합하고 스캔
6. ASP-H 무유리 마스크 스캔(프레임 1+3) : 홀더 코딩 스트립 FH-869GR과 포맷 코딩 스트립을 결합하고 스캔한다.
• 니콘 스캔 : 4.5X6 포맷을 선택하고, 프레임 1+3 스캔
- 프레임 1 : POS 1/ 경계 오프셋 +67 선택
- 프레임 3 : POS 3/ 경계 오프셋 -5 선택
• 뷰스캔 : 프레임 1+3 스캔
- 프레임 1,3 선택
- 프레임 간격 31.5
- 프레임 오프셋 +26.0
7. 코닥 디스크 필름 스캔 : 홀더 코딩 스트립 FH-869GR과 포맷 코딩 스트립 6X9를 결합하면 디스크의 모든 프레임이 하나의 파일에 스캔된다. (이미지 편집 소프트웨어에서 각 프레임의 회전 오프셋은 24º 이다.)
8. 슬라이드 마운트 135 필름 스캔 : 슬라이드 마운트가 평평하게 고정되도록 항상 양쪽 슬롯에 삽입해야 한다.
1) 24X36mm 슬라이드를 스캐닝 할 때에는 홀더 코딩 스트립 FH-835M을 삽입한다. 포맷 코딩 스트립은 필요하지 않다. 24X36mm 프레임은 마스크 내부에 세로 모드로 배치해야 한다. 스캔 소프트웨어에서 포지션 2 그리고/ 또는 포지션 3을 선택한다. 포지션 1, 4, 5는 사용할 수 없다.
2) 38X38mm 슈퍼 슬라이드를 스캐닝 할 때에는 홀더 코딩 스트립 FH-869S를 삽입한다. 포맷 코딩 스트립은 필요하지 않다. 소프트 웨어에 따른 설정값은 다음과 같다.
• 니콘 스캔 : 4.5X6 포맷을 선택하고, 프레임 2+3 스캔
- 프레임 2 : POS 2/ 경계 오프셋 -15 선택
- 프레임 3 : POS 3/ 경계 오프셋 +22 선택
• 뷰스캔 : 프레임 2+3 스캔
- 프레임 2,3 선택
- 프레임 간격 54
- 프레임 오프셋 -22
9. 유리 스트립 한 쌍(투명 유리 한 장, 안티뉴튼링 유리 한 장)으로 스캔 : 홀더 코딩 스트립 FH-869S와 두개의 클램핑 클립을 홀더 하단의 챔버에 삽입한다. 클립의 경사진 모서리(매우 고운 사포조각이 덧붙여져 있음)이 유리쪽을 향하게 한다. 반대로 끼우면 전혀 잡아주지 못하기 때문에 유리가 미끄러질 것이다. 이 모드에서는 포맷 코딩 스트립이 아무런 영향을 끼치지 않는다. 스캔 소프트 웨어에서 스캔 포맷 및 위치에 필요한 모든 값을 설정한다.
유리 스트립을 사용하여 스캔해도 뉴튼링을 100% 피할 수는 없다는 사실을 기억하자. 뉴튼링은 필름의 재질, 현상 방법, 습도 등 많은 요인에 의해 영향을 받는다. 뉴튼링은 하단의 투명 유리와 필름의 에멀전 면에서 발생할 수 있다. 따라서 유리 스트립으로 스캔하는 것은 당신의 차선책이 되어야 할 것이다.
자작하는 이들을 위해 유리의 규격은 다음과 같다.
폭 : 61-61.8mm
길이 : 최소 210mm
두께 : 최대 4mm (양쪽 유리 모두)
10. 특수 무유리 하단 마스크와 안티뉴튼링 상단 유리 스트립을 이용한 6X12 필름 스캔 : 니콘 스캐너는 6X12 필름을 한 번에 처리할 수 없으므로, 두 번으로 나눠서 스캔한 다음 포토샵 등에서 하나로 합쳐야 한다. 홀더 코딩 스트립은 FH-869S를 결합한다. 포맷 코딩 스트립은 필요하지 않다.
• 니콘 스캔 : 6X7 포맷을 선택하고, 프레임 1+2 스캔
- 왼쪽 스캔 : POS 1/ 경계 오프셋 +57 선택
- 오른쪽 스캔 : POS 2/ 경계 오프셋 -17 선택
• 뷰스캔 : 프레임 1+2 스캔
- 프레임 1,2 선택
- 왼쪽 스캔 : 프레임 1 선택, 프레임 간격 70, 프레임 오프셋 +17
- 오른쪽 스캔 : 프레임 2 선택, 프레임 간격 70, 프레임 오프셋 -5
11. 특수 무유리 하단 마스크와 안티뉴튼링 상단 유리 스트립을 이용한 6X17 필름 스캔 : 니콘 스캐너는 6X17 필름을 한 번에 처리할 수 없으므로, 세 번으로 나눠서 스캔한 다음 포토샵 등에서 하나로 합쳐야 한다. 홀더 코딩 스트립은 FH-869S를 결합한다. 포맷 코딩 스트립은 필요하지 않다.
• 니콘 스캔
- 왼쪽 스캔 : 6X8 포맷 선택 / POS 1/ 경계 오프셋 +58 선택
- 가운데 스캔 : 4.5X6 포맷 선택 / POS 2/ 경계 오프셋 +125
- 오른쪽 스캔 : 6X8 포맷 선택 POS 1/ 경계 오프셋 -35 선택
• 뷰스캔 : 프레임 1+2+3 스캔
- 왼쪽 스캔 : 프레임 1 선택, 프레임 간격 70, 프레임 오프셋 +17
- 가운데 스캔 : 프레임 2 선택, 프레임 간격 70, 프레임 오프셋 -1
- 오른쪽 스캔 : 프레임 3 선택, 프레임 간격 70, 프레임 오프셋 -17
